Detalhes do produto:
|
| Nome do produto: | Turbina eólica 3.2MW | Tipo: | Gerador de energias eólicas |
|---|---|---|---|
| Poder avaliado: | 3000/3200kw | Velocidade do corte-inWind: | 2.5m/s |
| Velocidade do vento avaliado: | 9m/s | tensão avaliado: | 720v |
| Aplicação: | Sistema híbrido do vento | Cor: | Branco |
| Destacar: | gerador de turbina das energias eólicas do dongfeng 9m/s,turbina eólica da movimentação 3200kw direta,turbina eólica da movimentação direta de 720v 9m/s |
||

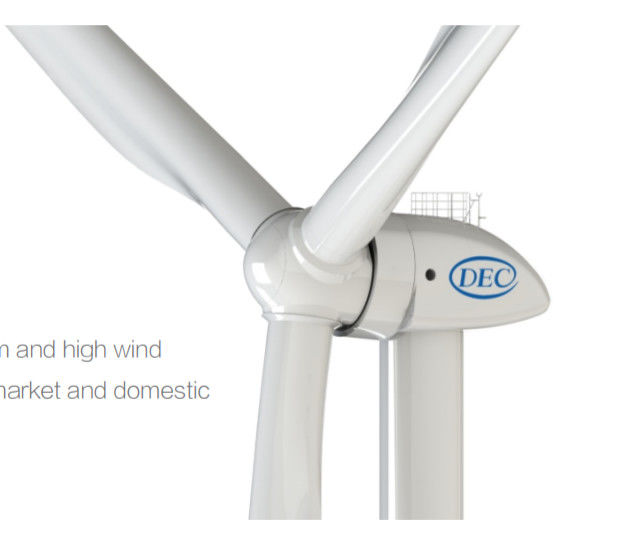

3,2 MW diretos - gerador de turbina das energias eólicas da movimentação
Característica
Classe aplicável do vento: 5.0-7.5m/S
Capacidade da unidade: 3.0-3.2MW
Diâmetro do rotor: 155m
Altura da torre: Específico do local com tipo tradicional e alto opção
Especificação D4000-148
| Não. | Artigo | Unidade | Especificação |
| Turbina eólica total | |||
| 1 | Poder avaliado | Quilowatt | 3000/3200 |
| 2 | Corte-Na velocidade do vento | m/s | 2,5 |
| 3 | Velocidade do vento avaliado | m/s | 9/9.5 |
| 4 | Velocidade do vento do entalhe (minuto 10) | m/s | 20 |
| 5 | Velocidade do vento da sobrevivência (3s) | m/s | 52,5 |
| 6 | Temp da operação. (Densidade padrão do ar) | ℃ | -30~40 |
| 7 | Temp da sobrevivência. (Densidade padrão do ar) | ℃ | -40~50 |
| 8 | Ciclo de vida do projeto | Ano | ≥20 (terrestre) |
| Rotor | |||
| 1 | Diâmetro do rotor | m | 148 |
| 2 | Área varrida | ㎡ | 17203 |
| 3 | Comprimento da lâmina | m | 72,5 |
| 4 | Material da lâmina | GFRP | |
| Caixa de engrenagens | |||
| Caixa de engrenagens | |||
| 1 | Tipo da caixa de engrenagens | N/A | |
| 2 | Relação da transmissão | N/A | |
| Gerador | |||
| 1 | Tipo | Gerador síncrono do ímã permanente | |
| 2 | Poder avaliado | quilowatt | 4250 |
| 3 | Tensão avaliado | V | 720 |
| 4 | Classe da isolação | F | |
| Conversor | |||
| 1 | Tipo | Conversor do poder pleno | |
| 2 | Fator de poder | -0.95~+0.95 | |
| 3 | Frequência avaliado | Hertz | 50 |
| 4 | Tensão da saída avaliado | V | 690 |
| 5 | Escala de frequência do entrada/saída | Hertz | ±2.5 |
| Sistema da guinada | |||
| 1 | Motorista da guinada | Redutor planetário da categoria elétrica da movimentação quatro | |
| 2 | Freio da guinada | Freio eletromagnético + freio hidráulico | |
| 3 | Velocidade da guinada | °/s | ≤0.3 |
| Proteção de mitigação | |||
| 1 | Padrão de projeto | IEC 61400/24-2010, IEC 62305-2006, diretriz de GL | |
| 2 | Aterrando Resistanc | Ω | Frequência do poder que aterra a resistência da turbina ≤4 da unidade |
| Torre | |||
| 1 | Tipo | Torre cônica de aço | |
| 2 | Altura do cubo | m | 90/95/100 |
Segurança e confiança mais altas
tecnologia da Direto-movimentação, corrente movimentação mais curto sem componentes de alta velocidade da rotação, confiança mais alta
Nenhum sistema para a corrente movimentação de alta velocidade, nenhum anel deslizante do óleo de lubrificação. Perigo de fogo de diminuição, segurança mais alta
Projeto dobro da corrente de segurança baseado na tecnologia da patente para eliminar acidentes de pressa e para melhorar mais a segurança
o sistema elétrico Auto-em desenvolvimento, tempo médio entre as falhas (MTBF) realiza-se sobre 2000 horas
A tecnologia patenteada da proteção de aço magnética da caixa impede que o aço magnético desmagnetize e caia. Nenhuma substituição do gerador
Desempenho excelente da produção de eletricidade
o diâmetro grande do rotor de 155m, poder avaliado ajustável de 3.0MW a 3.2MW, horas equivalentes anuais da carga máxima está sobre 2100h na velocidade do vento média de 5m/s
Uma experiência de mais de 60 anos em R&D e em fabricação do equipamento de geração, eficiência do gerador é 1%~3% mais alto entre o mercado interno
O projeto da lâmina da eficiência elevada com sawtooth, borda de arrasto e o gerador de redemoinho adicionais, valor do Cp é mais alto de 0,49
o sistema de controlo Auto-em desenvolvimento combina perfeitamente a lâmina às energias eólicas máximas da captação
Mais baixo projeto Capex
Comparado à turbina 2.0/2.5MW, o número de unidades pode ser reduzido por 17~34%, pelo capex para a aquisição de terrenos, pela construção de estradas, pelo instalation do equipamento, pela linha de transmissão, etc. pode ser reduzido significativamente
Mais baixo O&M Cost
Tecnologia da movimentação direta, sem substituição regular do óleo da caixa de engrenagens, elemento de filtro, e escova de carbono do gerador, menos duração da manutenção
Menos componentes, mais baixa falha, tempo ocioso da máquina mais curto devido à manutenção regular, menos perda de AEP
Menos material consumível para abaixar o custo de O&M
